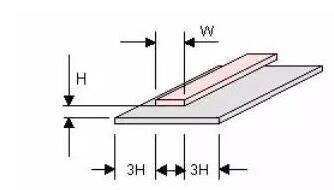

?。?)PCB頂層走RF信號,RF信號下面的平面層必須是完整的接地平面,形成微帶線結構。如圖13所示。要保證微帶線的結構完整性,必須做到:同層內微帶線要做包地銅皮處理,建議地銅皮邊緣離微帶線邊緣有3H的寬度。H表示介質層厚度。在3H范圍內,不得有其它信號過孔。禁止RF信號走線跨第二層的地平面縫隙。非耦合微帶線間要加地銅皮,并在地銅皮上加地過孔。
微帶線至屏蔽壁距離應保持為3H以上。微帶線不得跨第二層地平面的分割線。
(2)要求地銅皮到信號走線間隔≥3H。

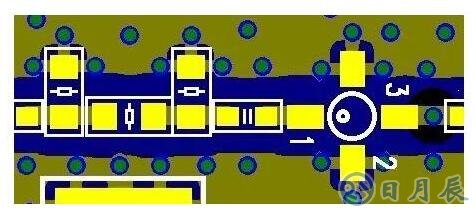

(3)地銅皮邊緣加地線孔,孔間距約在100mils左右,均勻整齊排列;
?。?)地線銅皮邊緣要光滑、平整,禁止尖銳毛刺;
?。?)除特殊用途外,禁止RF信號走線上伸出多余的線頭。
?。?)RF信號布線周?chē)绻嬖谄渌黂F信號線,就要在兩者之間輔地銅皮,并在地銅皮上間隔100mils左右加一個接地過孔,起隔離作用。
?。?)RF信號布線周?chē)绻嬖谄渌幌嚓P(guān)的非RF信號(如過路電源線),要在兩者間輔地銅皮,并每隔100mils左右加一個接地過孔。

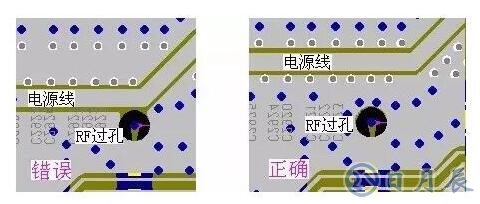

(8)RF信號過孔與內層的其它布線靠近,如左圖所示的過路電源線靠近了RF信號過孔,電源線上的EMI干擾會竄入RF布線,所以要采用圖14右圖正確的布線方法,在電源線與RF信號過孔間輔地并加地過孔,起隔離作用。有時內層的RF信號線與其它有較強干擾的信號(如過路電源線)過孔靠近,也采用同樣的方法輔地并加地過孔。
?。?)器件安裝孔是非金屬化孔時,RF信號布線要遠離器件安裝孔。需要在RF信號布線與安裝孔間輔進地銅皮,并加接地過孔。
