產品概述

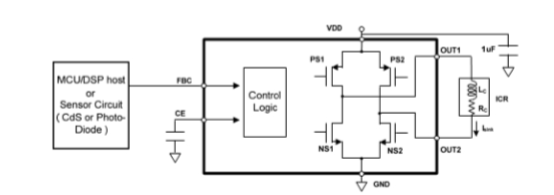

    SW1511 是一款專為 IR-Cut Removable (ICR)設 計的驅動 IC 用來開關紅外線濾光片.  具有一 個低飽和電壓雙向的 H-bridge 驅動[color=rgb(68, 68, 68) !important]電路,內建保護二極管疏通 ICR 所產生的反饋電流, 以及防止 ESD 的破壞.

    SW1511內的雙向 H-bridge 驅動電路其內阻小于 3 歐姆, 所以 ICR 模塊所需的電流決定于其線圈的阻 抗,以工作[color=rgb(68, 68, 68) !important]電源 5 伏特為例, 當 ICR 內部線圈流 過 300mA 電流時,  內的 H-bridge 驅動電 路會產 生 0.73V 的壓降.  以單線控制并且提供單步操作( One-Shot )的功能.



主要特點

   1. 1.8V 輸入電平                                    2. 低飽和電壓 (0.73V@300mA,VDD=5V)

   3. 低待機電流 (<10uA)                          4. 操作電壓2.5V 至5.5V

   5. 管腳                                                  6.只需單一輸入即可控制

應用

   ■IR-Cut Removable (ICR)專用驅動IC
